Montage
In wenigen Minuten zusammengebaut. Wähle, was du einbauen möchtest – jeder Abschnitt zeigt die Schritte und verlinkt die passenden Teile.
GrundaufbauMagnete, Breadboard, Wände
LEDs5 mm mit Clip
Taster12 mm, geschraubt
Potentiometermit Mutter und Drehknopf
LCD 16×2M- oder L-Wand
LCD 20×4L-Wand
BewegungsmelderHC-SR501
UltraschallHC-SR04
L-Klammernwelche Stärke passt?

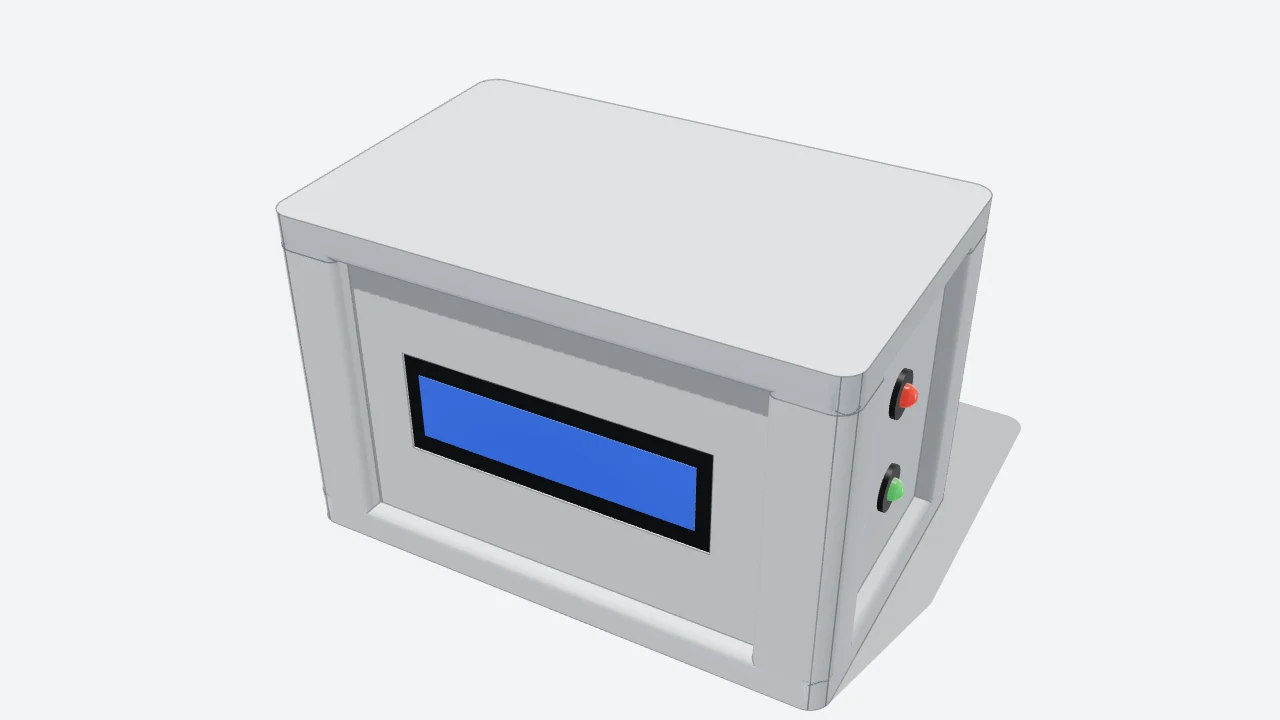

GrundaufbauMagnete, Breadboard, Wände
- Breadboard 830 Kontakte bei BerryBase
- Neodym-Magnete 6 × 3 mm bei supermagnete.de (optional) und Sekundenkleber
- Magnete einkleben
Optional: je ein Magnet mit einem Tropfen Sekundenkleber in die Säulen des Bodens und in den Deckel. Auf die Polung achten!
- Breadboard einsetzen
Mit etwas Druck in die Tasche im Boden – es hält von selbst.
- Wände einstecken
Bauteile an die Wände, dann die Wände von oben zwischen die Säulen schieben.
- Deckel aufsetzen
Die Magnete halten ihn – zum Umbauen einfach abheben.
So sieht das in echt aus: Fotos ansehen
LEDs5 mm mit Clip
- LEDs 5 mm bei BerryBase
- LED-Clips 5 mm bei Amazon
- LED in den Clip
Mit etwas Druck hineinpressen – notfalls vorsichtig mit einem Schraubendreher.

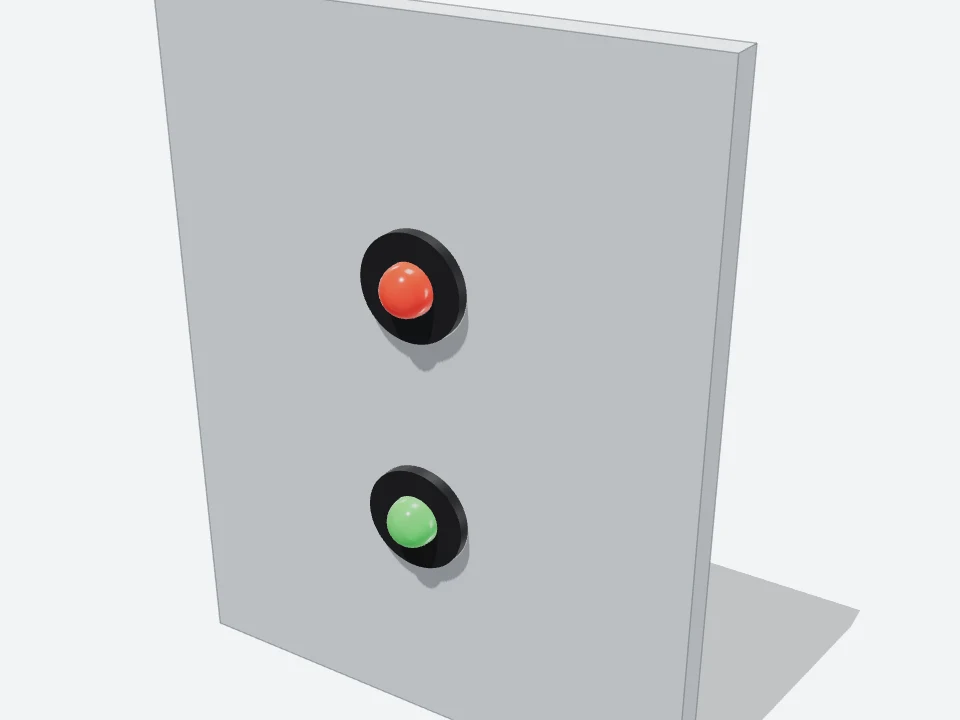

- Clip in die Wand
Von außen durch das Loch drücken, bis er einrastet.
- Von innen
Der Clip sitzt im Dom, die Beinchen zeigen nach innen.
Taster12 mm, geschraubt
- Drucktaster 12 mm bei Roboter-Bausatz
- Durchstecken
Den Taster von außen durch das Loch stecken.
- Mutter aufschrauben
Die mitgelieferte Mutter von innen festdrehen.

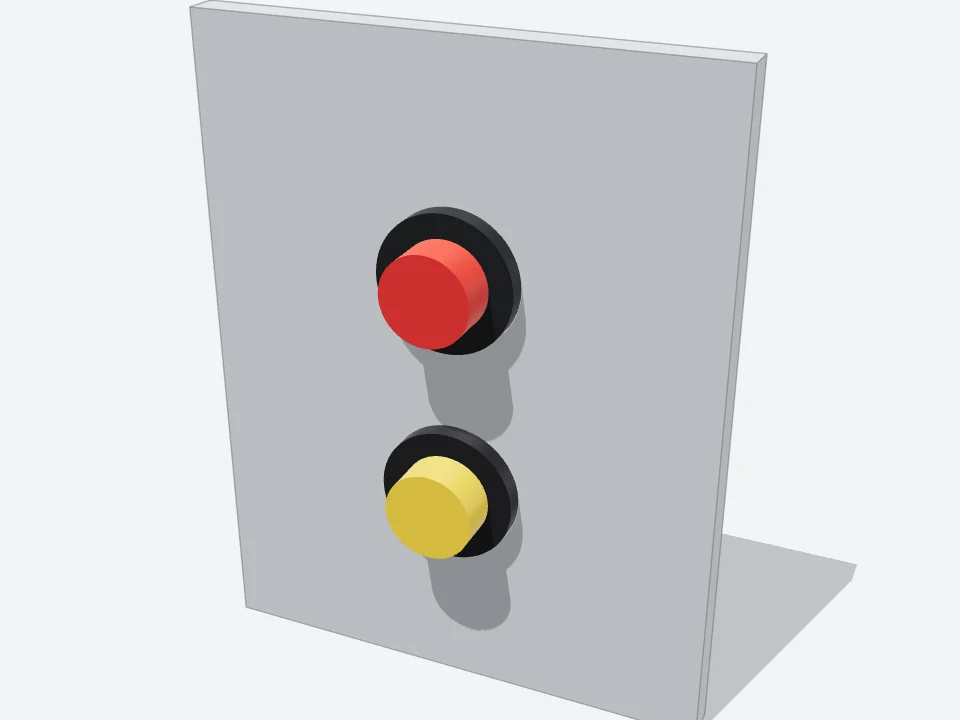

- Fertig
Von außen sieht man nur noch die Kappe.
Potentiometermit Mutter und Drehknopf
- Potentiometer 10 kΩ bei Roboter-Bausatz
- Drehknöpfe bei Roboter-Bausatz
- Von innen einstecken
Der kleine Stift am Poti greift in eine der Kerben – so dreht es sich nicht mit.
- Mutter aufschrauben
Die Metallmutter von außen festziehen.

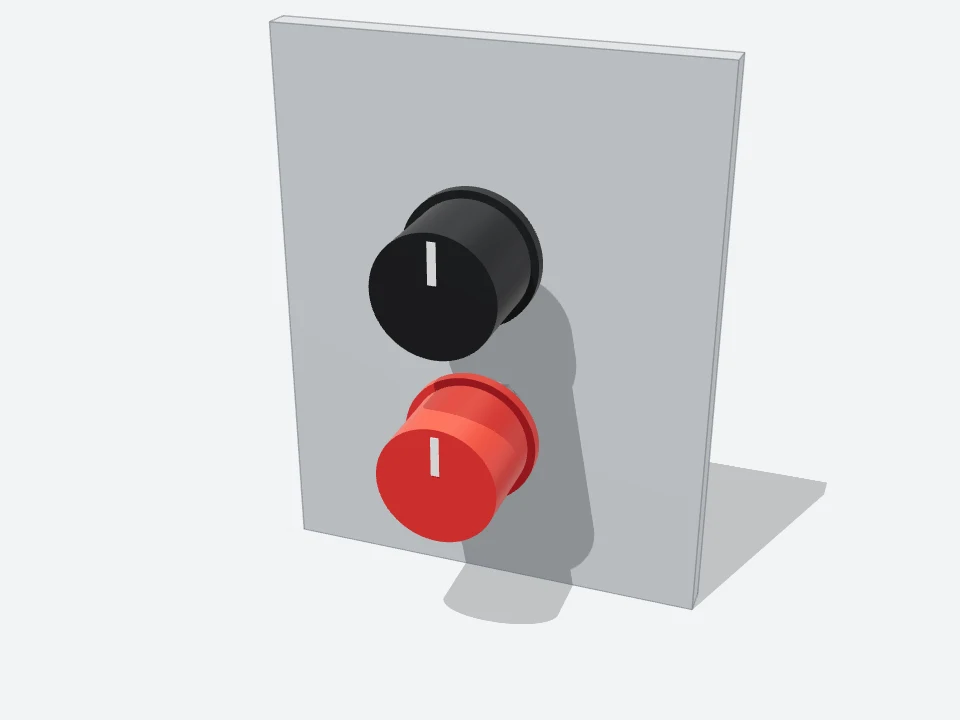

- Drehknopf aufstecken
Knopf auf die Achse – fertig.
LCD 16×2M- oder L-Wand
- LCD 16×2 mit I²C bei BerryBase
- 4 gedruckte L-Klammern aus dem Set (Ordner „Montage“) – welche Stärke?
- Wand von innen
Neben den Domen sind die Taschen für die Klammern.
- Das Display einlegen
Das Display von innen in die Wand legen.

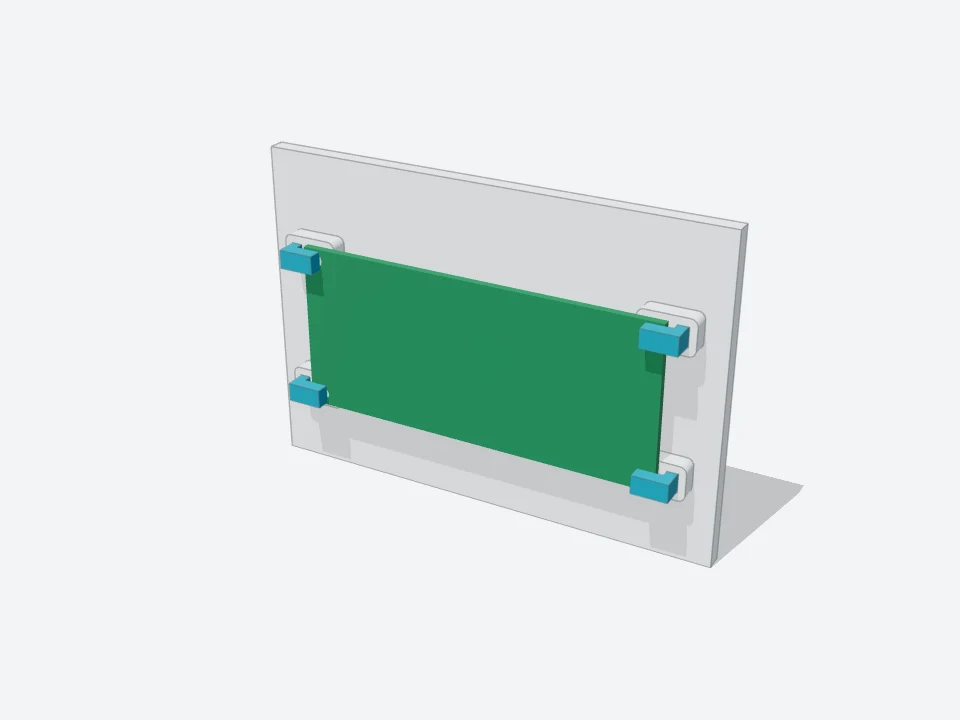

- L-Klammern einstecken
Klammer in die Tasche drücken, der Arm liegt auf der Platine. Falsch herum passt sie nicht hinein.
- Fertig
Von außen schaut das Display durch das Fenster.
- LCD 16×2 mit I²C bei BerryBase
- 4 × Einschmelzgewinde M3 bei reichelt
- 4 × Zylinderkopfschrauben M3 × 6 bei RC-Schrauben
- Lötkolben (ca. 200 °C)
- Gewinde einschmelzen
Mit dem Lötkolben bei ca. 200 °C in die Dome drücken, bis sie bündig sind.
- Das Display einlegen
Die Löcher der Platine liegen über den Gewinden.
- Festschrauben
Schrauben durch die Platine eindrehen – nicht zu fest.
- Fertig
Von außen schaut das Display durch das Fenster.
LCD 20×4L-Wand
- LCD 20×4 mit I²C (Joy-IT SBC-LCD20X4) bei reichelt
- 4 gedruckte L-Klammern aus dem Set (Ordner „Montage“) – welche Stärke?
- Wand von innen
Neben den Domen sind die Taschen für die Klammern.
- Das Display einlegen
Das Display von innen in die Wand legen.

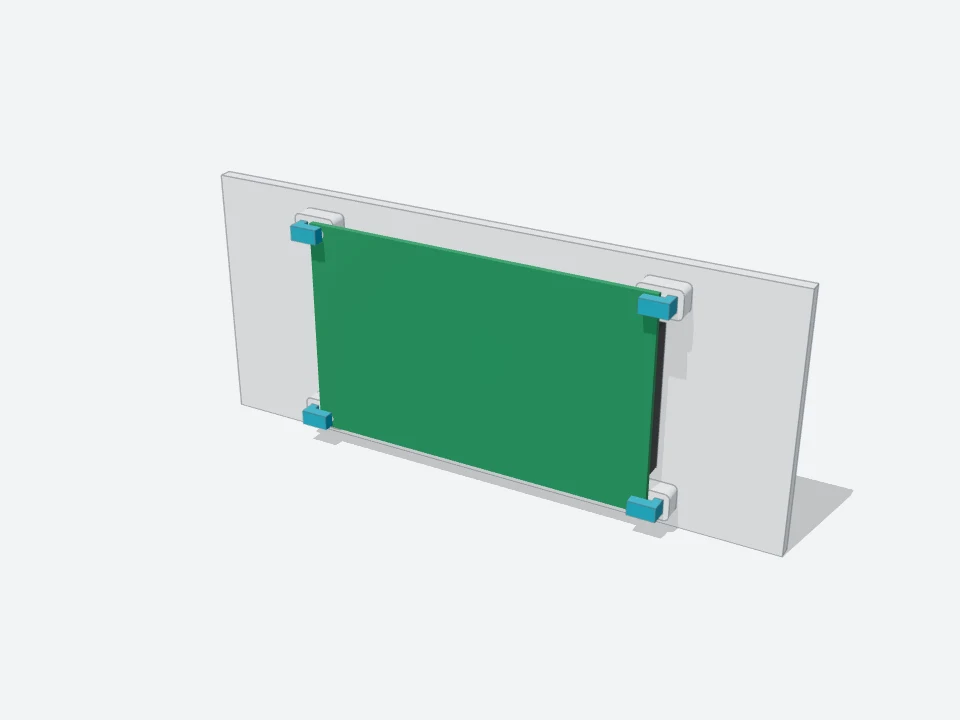

- L-Klammern einstecken
Klammer in die Tasche drücken, der Arm liegt auf der Platine. Falsch herum passt sie nicht hinein.
- Fertig
Von außen schaut das Display durch das Fenster.
- LCD 20×4 mit I²C (Joy-IT SBC-LCD20X4) bei reichelt
- 4 × Einschmelzgewinde M3 bei reichelt
- 4 × Zylinderkopfschrauben M3 × 6 bei RC-Schrauben
- Lötkolben (ca. 200 °C)
- Gewinde einschmelzen
Mit dem Lötkolben bei ca. 200 °C in die Dome drücken, bis sie bündig sind.
- Das Display einlegen
Die Löcher der Platine liegen über den Gewinden.
- Festschrauben
Schrauben durch die Platine eindrehen – nicht zu fest.
- Fertig
Von außen schaut das Display durch das Fenster.
BewegungsmelderHC-SR501
- Bewegungsmelder HC-SR501 bei BerryBase
- 2 gedruckte L-Klammern aus dem Set (Ordner „Montage“) – welche Stärke?
- Wand von innen
Neben den Domen sind die Taschen für die Klammern.
- Den Sensor einlegen
Den Sensor von innen in die Wand legen.

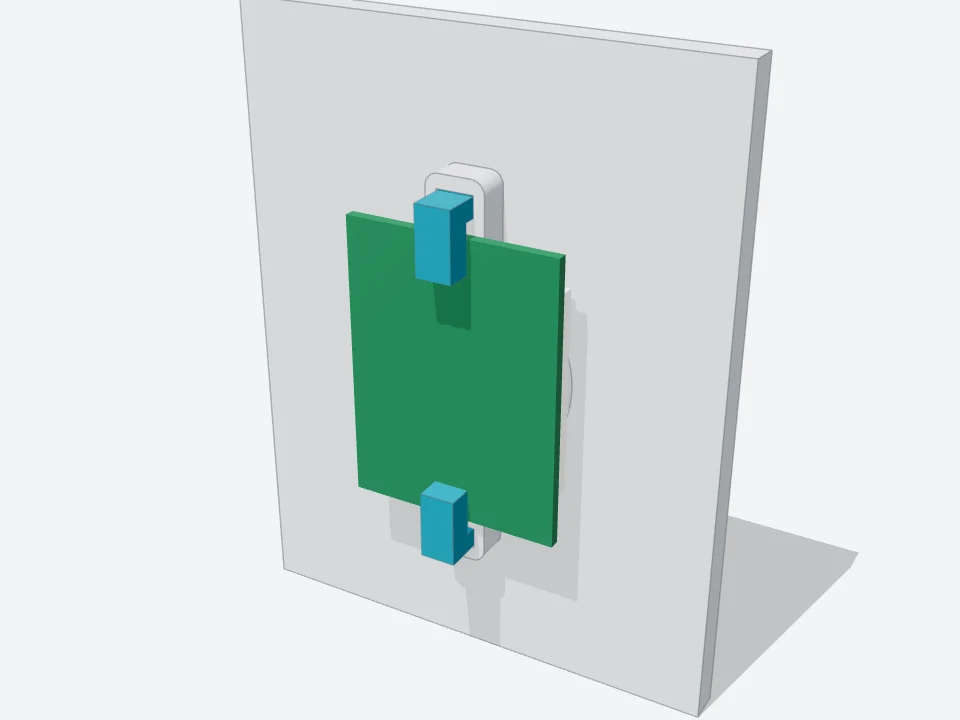

- L-Klammern einstecken
Klammer in die Tasche drücken, der Arm liegt auf der Platine. Falsch herum passt sie nicht hinein.
- Fertig
Von außen schaut die Linse durch das Loch.
- Bewegungsmelder HC-SR501 bei BerryBase
- 2 × Einschmelzgewinde M2 bei reichelt
- 2 × Zylinderkopfschrauben M2 × 5 bei RC-Schrauben
- Lötkolben (ca. 200 °C)
- Gewinde einschmelzen
Mit dem Lötkolben bei ca. 200 °C in die Dome drücken, bis sie bündig sind.
- Den Sensor einlegen
Die Löcher der Platine liegen über den Gewinden.
- Festschrauben
Schrauben durch die Platine eindrehen – nicht zu fest.
- Fertig
Von außen schaut die Linse durch das Loch.
UltraschallHC-SR04
- Ultraschallsensor HC-SR04 bei BerryBase
- Die zwei gedruckten Halteschienen aus dem Set
- 4 gedruckte L-Klammern aus dem Set (Ordner „Montage“) – welche Stärke?
- Sensor einlegen
Die Schallwandler schauen durch die beiden Löcher.

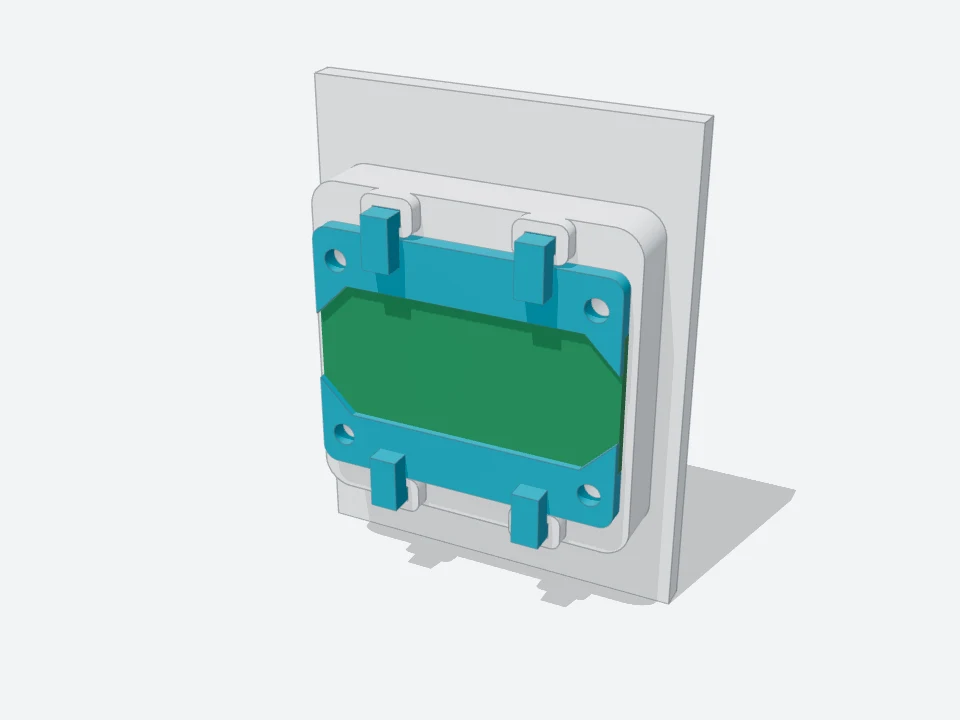

- Halteschienen auflegen
Die Schienen auf den Sensor legen, die Dreiecke an den Enden liegen auf der Platine.
- L-Klammern einstecken
Neben jeder Schiene zwei Klammern in die Taschen drücken – ihr Arm drückt die Schiene herunter.
- Fertig
Von außen sitzen die Schallwandler bündig in der Wand.
- Ultraschallsensor HC-SR04 bei BerryBase
- 4 × Einschmelzgewinde M3 bei reichelt
- 4 × Zylinderkopfschrauben M3 × 6 bei RC-Schrauben
- Die zwei gedruckten Halteschienen aus dem Set
- Lötkolben (ca. 200 °C)
- Gewinde einschmelzen
Die vier Gewinde bündig in den Sockel einschmelzen.
- Sensor einlegen
Die Schallwandler schauen durch die beiden Löcher.
- Halteschienen auflegen
Die Löcher der Schienen liegen über den Gewinden.
- Festschrauben
Schienen mit den vier Schrauben festziehen.
- Fertig
Von außen sitzen die Schallwandler bündig in der Wand.
L-Klammernwelche Stärke passt?
Im Set liegen die L-Klammern in fünf Stärken, weil jeder Drucker etwas anders druckt. Fang mit der Standard-Klammer (2,2 mm) an:
- Hält fest und lässt sich gut eindrücken? Perfekt – nimm diese Stärke für alle Klammern.
- Sitzt locker? Eine dickere nehmen (2,3 oder 2,4 mm).
- Geht nicht hinein? Eine dünnere nehmen (2,1 oder 2,0 mm).
Die Klammern passen in jede Wand – einmal die richtige Stärke gefunden, gilt sie für alle Displays und Sensoren.
Einkaufslistealle Teile auf einen Blick
Bauteile, die passen – mit einem Händler, bei dem es sie gibt.
| Breadboard 830 Kontakte | BerryBase |
| Neodym-Magnete 6 × 3 mm | supermagnete.de |
| Einschmelzgewinde M2 | reichelt |
| Einschmelzgewinde M3 | reichelt |
| Zylinderkopfschrauben M3 × 6 | RC-Schrauben |
| Zylinderkopfschrauben M2 × 5 | RC-Schrauben |
| LEDs 5 mm | BerryBase |
| LED-Clips 5 mm | Amazon |
| Drucktaster 12 mm | Roboter-Bausatz |
| Potentiometer 10 kΩ | Roboter-Bausatz |
| Drehknöpfe | Roboter-Bausatz |
| LCD 16×2 mit I²C | BerryBase |
| LCD 20×4 mit I²C (Joy-IT SBC-LCD20X4) | reichelt |
| Bewegungsmelder HC-SR501 | BerryBase |
| Ultraschallsensor HC-SR04 | BerryBase |
